一、产品简介

HY194-BS4U单相交流电压变送器，是一种把交流电压信号隔离转换成线性直流模拟信号输出或RS485数字通信接口输出。模拟量可选：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等变送输出。RS-485数字通讯接口，采用国际标准MODBUS-RTU通讯协议，可与各种PLC、HMI、组态软件实现组网；可选显示面板，面板采用4位高亮LED 显示，并带有3个按键用来进行参数设置。

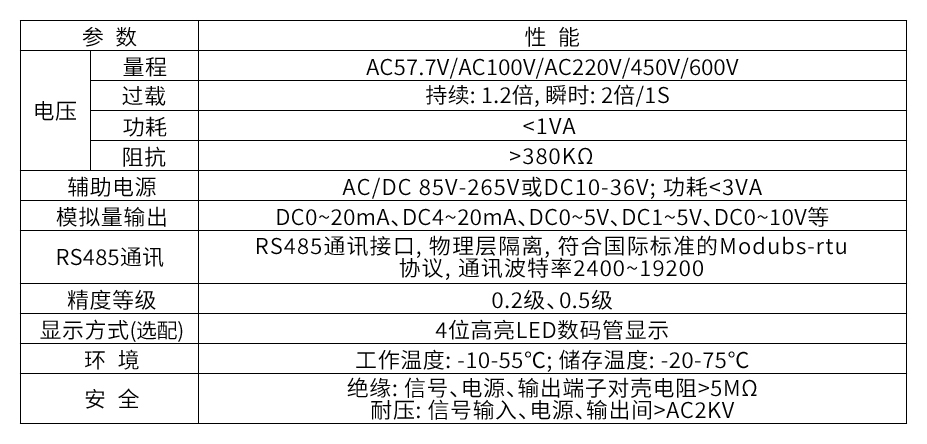

二、技术参数

三、用户选型

3.1仪表外形尺寸

35mm标准导轨安装或螺丝固定安装。

3.2命名方式

194-BS4U-①-②-③

①、模拟变送输出路数：一路变送输出为D，二路变送输出为D2，无模拟量输出为空。

②、RS485数字接口代号R，无RS485数字接口为空。

③、显示模块代号M，无显示模块为空。

四、功能模块

4.1 模拟量变送输出

模拟量变送输出可选：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等。模拟量变送输出与输入信号隔离，成线性对应关系，广范用于PLC、DCS等采集。精度0.5级；电流输出时，负载电阻＜500Ω、电压输出时，负载电阻＞100KΩ。

4.2 RS485通讯

4.2.1 通信协议

(1)  RS485通讯接口，异步半双工模式。

(2)  通讯波特率2400、4800、9600、19200bps可设置，出厂默认值为9600bps。

(3)  数据格式：8个数据位、1个停止位、可选奇校验、偶校验、无校验。

国际标准Modbus-RTU协议，仪表地址：1~247；本机目前支持03H、04H读命令，03H、04H读命令功能相同。通信参数通过上位机软件设置。

报文格式说明：

命令04H(或03H)：读命令

主机请求： 地址 + 命令 + 数据地址 + 数据长度 + CRC校验码

                  1byte + 1byte + 2byte + 2byte + 2byte

地址：查询仪表地址码，可以在1~247内设置，占用 1个字节

命令：04H或03H，长度为 1个字节

数据地址：读取的数据起始地址，占用 2个字节

数据长度：读取的数据字长度

CRC16校验码：低8位在前，高8位在后，占用2个字节

从机响应： 地址 + 命令 + 数据长度 + 数据信息 + CRC校验码

                  1byte + 1byte + 1byte + nbyte + 2byte

地址：响应仪表地址码，长度为1个字节

命令：04H或03H ，长度为 1个字节

数据长度：要发送的数据字节长度

数据信息：读取的数据，具体见仪表参数地址表

CRC16校验码：低8位在前，高8位在，后占用2个字节

4.2.2 通信报文举例：

(1)  读数据寄存器(功能代码03H/04H)：读电流值，电流450.0V，仪表地址为1。

      主机读数据帧：

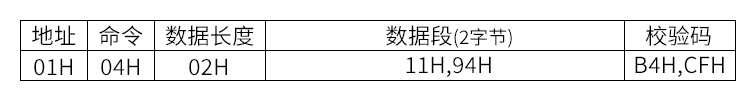

仪表回应数据帧：

4.2.3 Modbus通信寄存器地址表

说明：

 (1)  读出的电压为二次侧的电压值，固定1位小数位，二次侧的电压值=读出值/10，一次侧的电压值=读出值×PT变比/10。

五、接线方式及接线端子图

5.1 接线方式

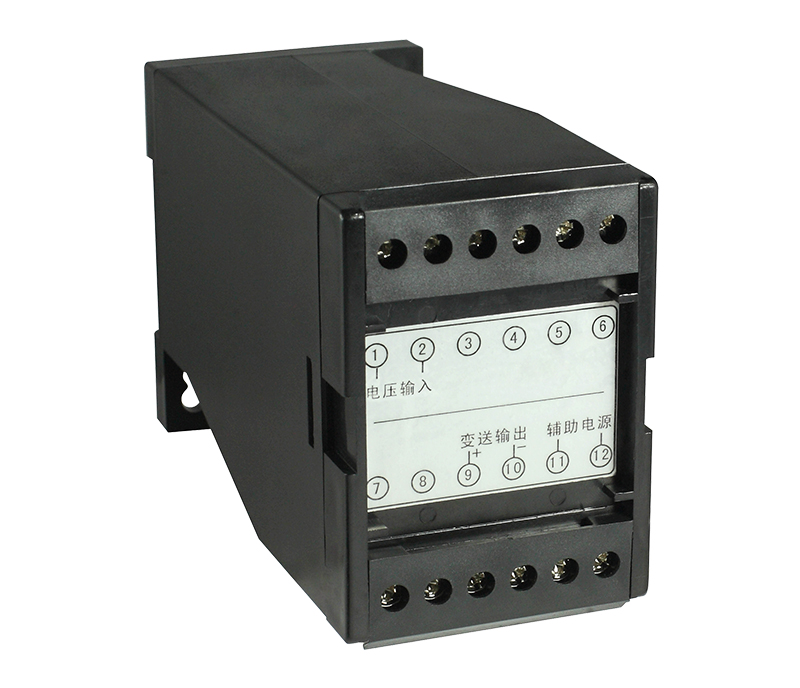

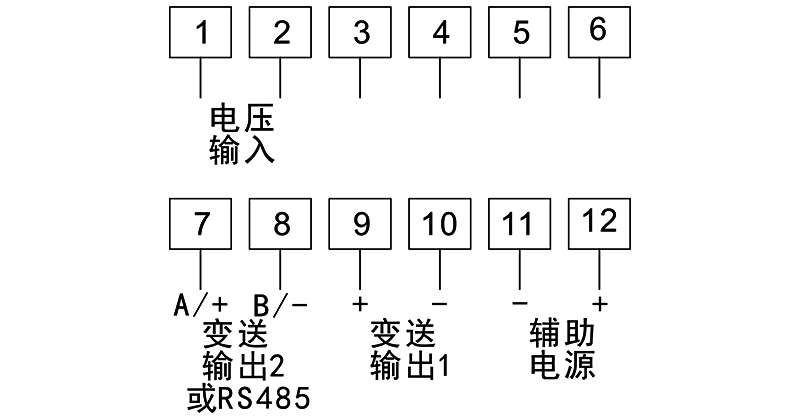

5.2 接线端子图

附录A：产品图片

附录B：参数设置软件

用户手册

用户手册下载地址：http://hydz.com/download/showdownload.php?lang=cn&id=37
