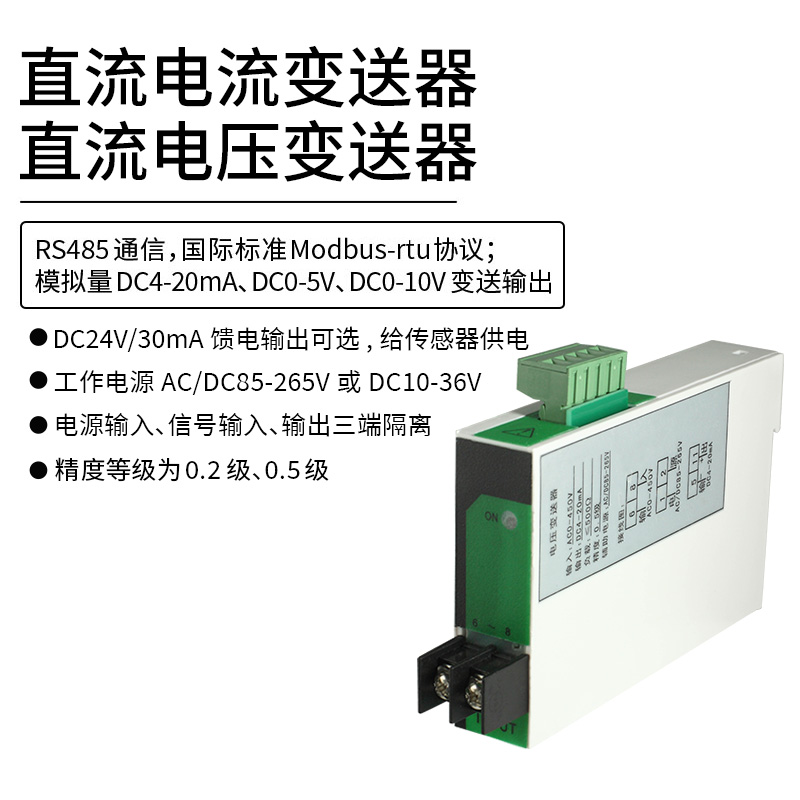

一、产品简介

直流电流电压变送器，是一种将电网中的电流或电压参数，经隔离变送成线性的数字信号的装置。模拟量可选：DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等变送输出。高精度测量直流电流、直流电压，精度达0.2%、0.5%。RS485数字通信接口，采用国际标准Modbus-rtu通讯协议，可与各种PLC、HMI、组态软件实现组网。

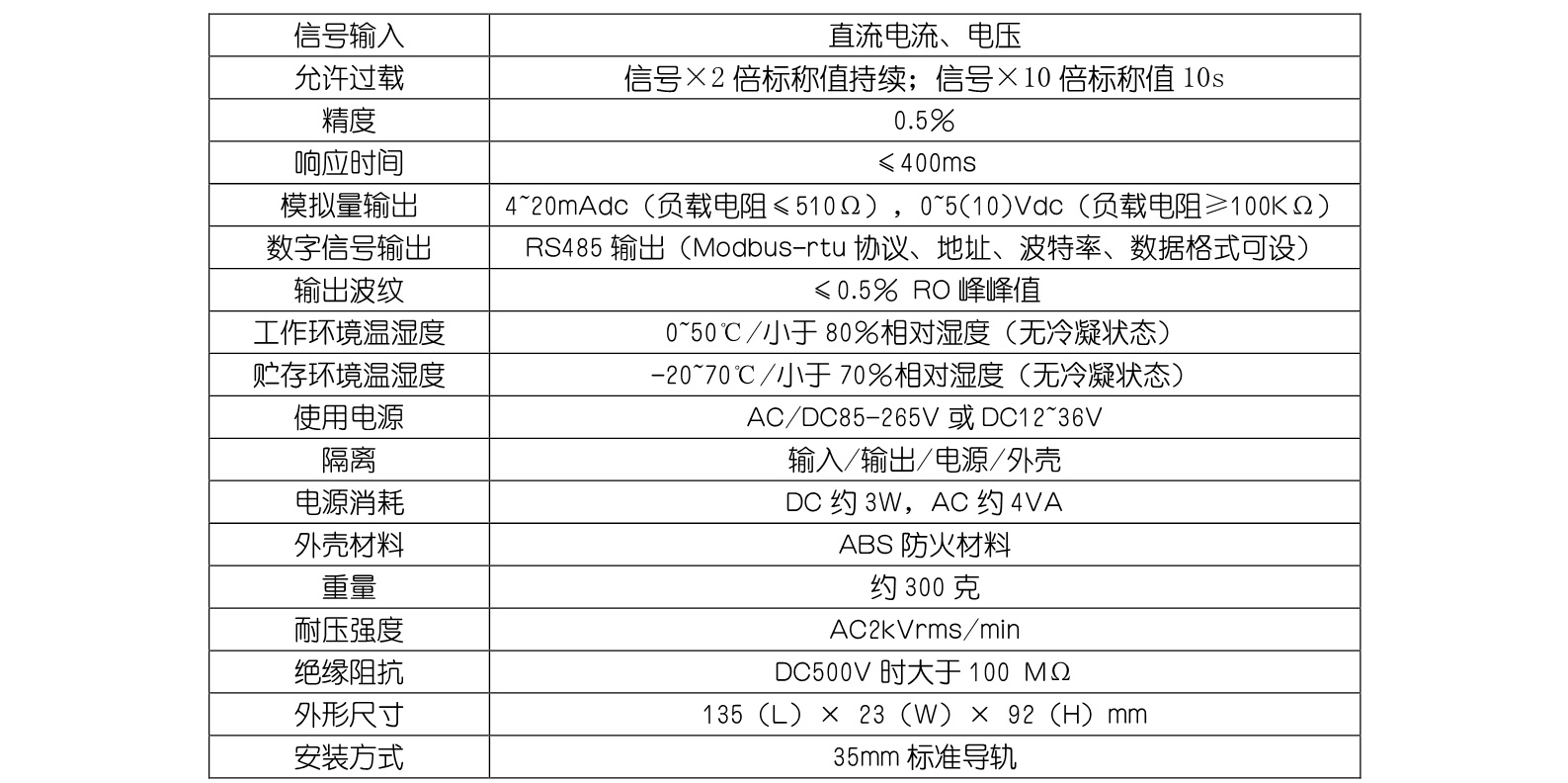

二、技术参数

三、外形尺寸

四、功能模块

4.1 模拟量变送输出

模拟量变送输出可选：DC0~20mA、DC4~20mA、DC4~12~20mA、DC0~5V、DC0~10V等。模拟量变送输出与输入信号隔离，成线性对应关系，广泛用于PLC、DCS等系统采集。当输出为DC0~20mA、DC4~20mA、DC0~5V、DC0~10V时，对应测量值的0-量程最大值；当输出DC4~12~20mA时，4mA对应负量程最大值，12mA对应0，20mA对应正量程最大值。精度0.5级；电流输出时，负载电阻＜500Ω、电压输出时，负载电阻＞100KΩ。

4.2 RS485通讯

4.2.1 通信协议

(1)  RS485通讯接口，异步半双工模式。

(2)  通讯波特率2400、4800、9600、19200bps 可设置，出厂默认值为9600 bps。

(3)  数据格式：8个数据位、1个停止位、可选奇校验、偶校验、无校验。

国际标准Modbus-RTU协议，仪表地址：1~247；本机目前支持03H、04H读命令，03H、04H读命令功能相同。通信参数通过上位机软件设置。

报文格式说明：

命令04H(或03H)：读命令

主机请求： 地址 + 命令 + 数据地址 + 数据长度 + CRC校验码

                  1byte + 1byte + 2byte + 2byte + 2byte

地址：查询仪表地址码，可以在1~247内设置，占用 1个字节

命令：04H或03H，长度为 1个字节

数据地址：读取的数据起始地址，占用 2个字节

数据长度：读取的数据字长度

CRC16校验码：低8位在前，高8位在后，占用2个字节

从机响应： 地址 + 命令 + 数据长度 + 数据信息 + CRC校验码

                  1byte + 1byte + 1byte + nbyte + 2byte

地址：响应仪表地址码，长度为1个字节

命令：04H或03H ，长度为 1个字节

数据长度：要发送的数据字节长度

数据信息：读取的数据，具体见仪表参数地址表

CRC16校验码：低8位在前，高8位在，后占用2个字节

4.2.2 通信报文举例：

读数据寄存器(功能代码03H/04H)：读电压值，电压450.0V，仪表地址为1。

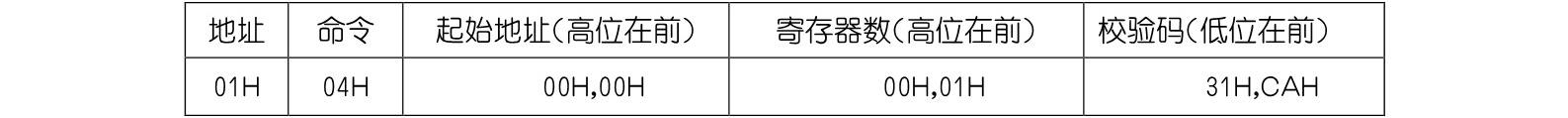

主机读数据帧：

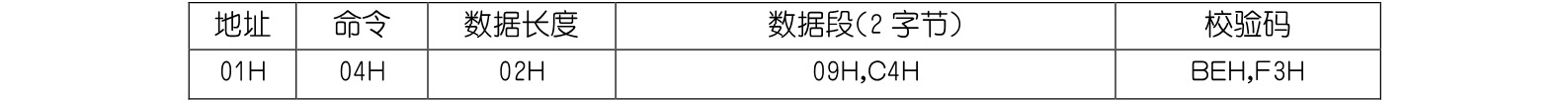

仪表回应数据帧：

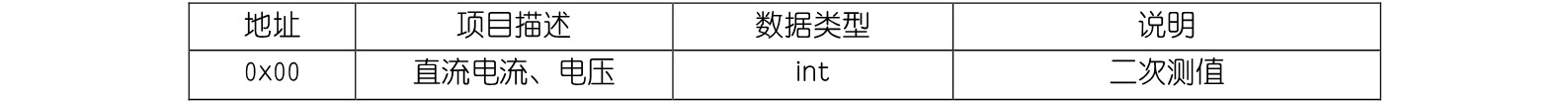

4.2.3 Modbus通信寄存器地址表

说明：

读出的测量值是有符号整数，根据量程补上小数位，实际值=读取的测量值/(10^小数位数)。

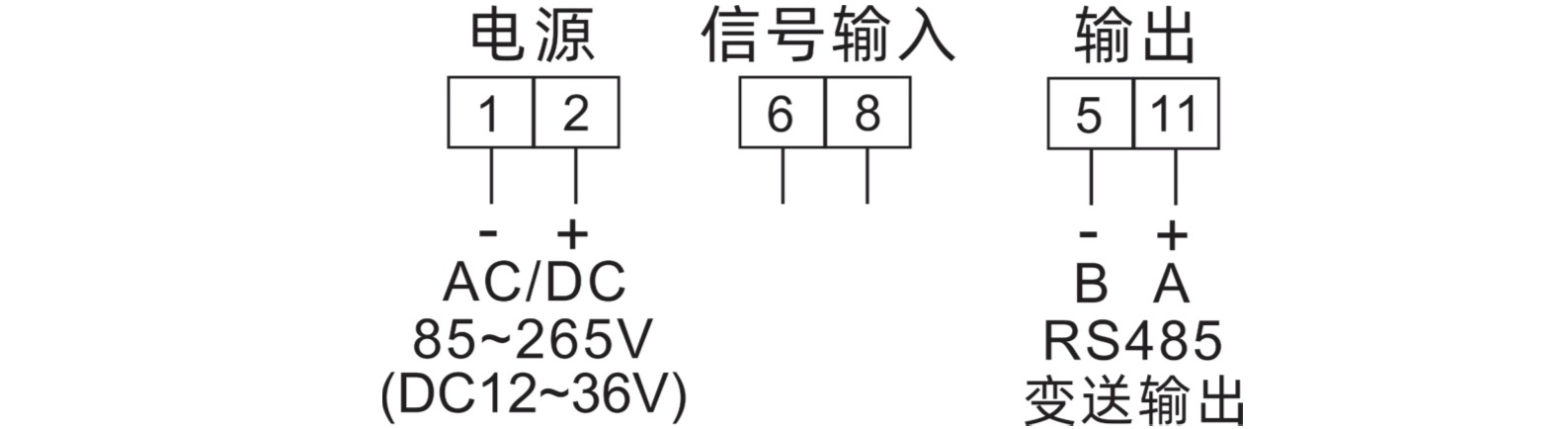

五、接线端子图

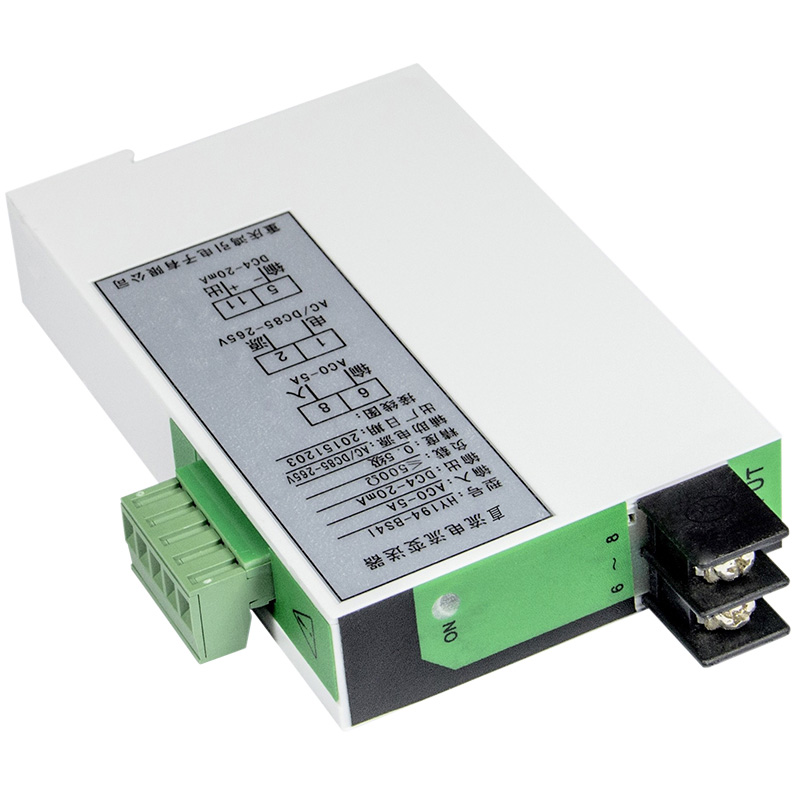

附录A：产品图片

附录B：参数设置软件

用户手册

用户手册下载地址：http://hydz.com/download/showdownload.php?lang=cn&id=46

参数设置软件

参数设置软件下载地址：http://hydz.com/download/showdownload.php?lang=cn&id=96
