HY195系列数显直流功率表，是一种具有可编程测量、显示、报警、数字通讯和模拟量变送输出等功能的智能仪表，广泛应用于配电自动化、智能建筑、自动化生产线、测试台等。真有效值测量，精度高，稳定性好。 4位高亮度红色LED显示；可选一路或二路继电器报警输出，实现上下限、上上限、下下限报警功能；可选RS485数字接口通讯，采用国际标准MODBUS-RTU通讯协议，可与各种PLC、HMI、组态软件实现组网；可选模拟量(DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等)变送输出，输入信号与模拟量输出信号隔离，成线性关系。
HY195系列数显直流功率表，是一种具有可编程测量、显示、报警、数字通讯和模拟量变送输出等功能的智能仪表，广泛应用于配电自动化、智能建筑、自动化生产线、测试台等。真有效值测量，精度高，稳定性好。
4位高亮度红色LED显示；可选一路或二路继电器报警输出，实现上下限、上上限、下下限报警功能；可选RS485数字接口通讯，采用国际标准MODBUS-RTU通讯协议，可与各种PLC、HMI、组态软件实现组网；可选模拟量(DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等)变送输出，输入信号与模拟量输出信号隔离，成线性关系。
参数 | 性能 | |
信号输入 | 电压 | DC5V、10V、100V、600V等或用户指定量程 |
电流 | DC100mA、1A、5A、75mV等或用户指定量程 | |
辅助电源 | 线性电源: AC220V±5%；功耗＜3VA 开关电源： AC/DC85-265V或DC10-36V；功耗＜3VA | |
继电器输出 | 一路或二路输出，触点容量：1A/220VAC；1A/24VDC | |
模拟量输出 | DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等 | |
RS485通讯 | RS485通讯接口，物理层隔离，符合国际标准的MODBUS-RTU协议 通讯波特率2400~19200，数据格式N81、E81、O81、N82 | |
精度等级 | 0.2级、0.5级 | |
显示方式 | 数码显示：4位高亮度LED数码管 | |
环境 | 工作温度：-10-55℃；储存温度：-20-75℃ | |
安全 | 绝缘：信号、电源、输出端子对壳电阻＞5MΩ 耐压：信号输入、电源、输出间＞AC2KV | |
说明：模拟量输出与RS485通讯两选一，两种功能不能同时选择。
外型代号 | 外型尺寸(mm) | 开孔尺寸(mm) | 深度(mm) |
5 | 96×48 | 91×44 | 85 |
1 | 160×80 | 151×71 | 85 |
D | 48×48 | 45×45 | 85 |
A | 72×72 | 67×67 | 90 |
3 | 80×80 | 76×76 | 85 |
9 | 96×96 | 91×91 | 85 |
2 | 120×120 | 111×111 | 85 |
HY195P - ①K1- ②③
①、外型代号：所选仪表尺寸的外形代号，具体见3.1外形代号列表。
②、模拟量变送输出代号为D，RS485数字接口代号为R，无输出为空。
③、继电器报警输出：一路继电器输出代号为A，二路继电器输出代号为A2，无继电器输出为空。
举例：96×48外型仪表，信号输入为DC0～5A，带RS485接口，型号为:HY195I-5K1-R。

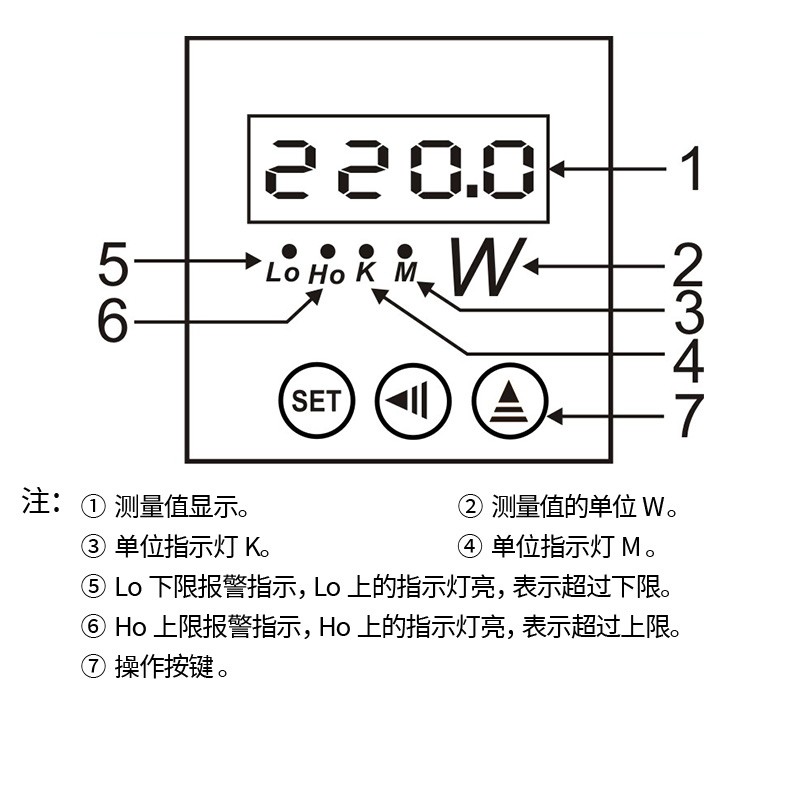

①、测量值显示 。
②、测量值的单位W。
③、单位指示灯K 。
④、单位指示灯M 。
⑤、Lo下限报警指示，Lo上的指示灯亮，表示超过下限 。
⑥、Ho上限报警指示，Ho上的指示灯亮，表示超过上限 。
⑦、操作按键 。
功能键SET：用于进入菜单项，确认设置值。
位选键 ◄：循环选定要设置的数码管，选定的数码管呈闪烁状态。
增加键 ▲：改变闪烁位数码管的数值(数码管数值从0到9循环)。

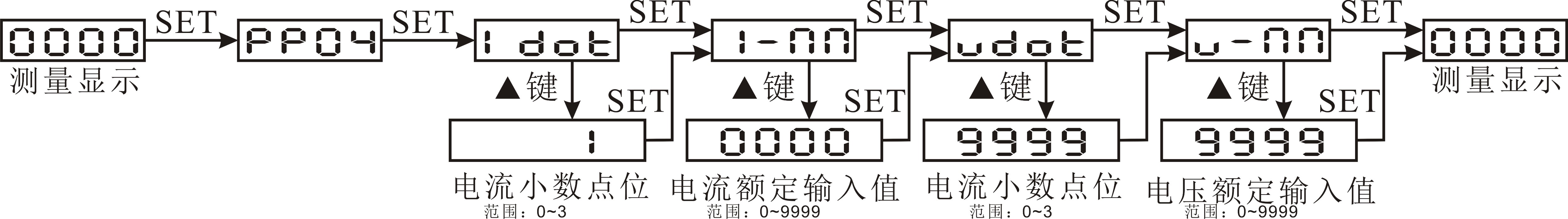

按住“SET”键不放，大约1秒钟进入参数设置菜单，“▲”键进入菜单项的设置值，用“◄”键、“▲”键调整到要设置的值，按“SET”键确认设置值，并进入下一设置项，如果没有下一设置项则退出到测量状态。
(1) RS485通讯接口，异步半双工模式。
(2) 通讯波特率2400、4800、9600、19200bps 可设置，出厂默认值为9600 bps。
(3) 数据格式：
无校验位、8个数据位、1个停止位；
奇校验、8个数据位、1个停止位；
偶校验、8个数据位、1个停止位；
无校验位、8个数据位、2个停止位。
国际标准Modbus-RTU协议，仪表地址：1~247；本机目前支持03H、04H读命令，10H写寄存器命令，03H、04H读命令功能相同。
报文格式说明：
命令04H(或03H)：读命令
主机请求： 地址 + 命令 + 数据地址 + 数据长度 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址：为所要查询仪表地址码，可以在 1~247内设置，占用 1个字节
命令：04H或03H读命令，长度为 1个字节
数据地址：欲读取的数据起始地址，占用 2个字节
数据长度：欲读取的数据字长度
CRC16校验码：低8位在前，高8位在后，占用2个字节
从机响应：地址 + 命令 + 数据长度 + 数据信息 + CRC校验码
1byte + 1byte + 1byte + nbyte + 2byte
地址：为响应仪表地址码，长度为 1个字节
命令：04H或03H ，长度为 1个字节
数据长度：将要发送的数据字节长度
数据信息：读取的数据，具体见仪表参数地址表
CRC16校验码：占用2个字节，低8位在前，高8位在后
命令10H ：写命令
主机请求：地址 + 命令 + 起始地址 + 寄存器数 + 字节数 + 写寄存器数据 + CRC校验码
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：为所要查询仪表地址码，可以在 1~247内设置，占用 1个字节
命令：10H写命令，长度为 1个字节
起始地址：欲写的数据起始地址，占用 2个字节
寄存器数：欲写的寄存器数量
字节数：写数据的字节数量
写寄存器数据：写入寄存器的数据
CRC16校验码：低8位在前，高8位在后，占用2个字节
从机响应：地址 + 命令 + 起始地址 + 寄存器数 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址：为响应仪表地址码，长度为 1个字节
命令：10H写命令，长度为 1个字节
起始地址：欲写的数据起始地址，占用 2个字节
寄存器数：欲写的寄存器数量
CRC16校验码：低8位在前，高8位在后，占用2个字节
(1) 读数据寄存器(功能代码03H/04H)：450.0W，仪表地址为1。
主机读数据帧：
地址 | 命令 | 起始地址(高位在前) | 寄存器数(高位在前) | 校验码(低位在前) |
01H | 04H | 00H,00H | 00H,02H | 71H,CBH |
仪表回应数据帧：
地址 | 命令 | 数据长度 | 数据段(4字节) | 校验码 |
01H | 04H | 04H | 11H,94H,00H,01H | 7EH,94H |
地址 | 项目描述 | 数据类型 | 属性 | 说明 |
0 | 功率值 | Short | R | 范围：-1999~9999(有附号整数) |
1 | 功率的小数点位置 | Short | R | 范围:0~3 |
2 | 电压值 | Short | R/W | 范围：-1999~9999(有附号整数) |
3 | 电压的小数点位置 | Short | R/W | 范围:0~3 |
4 | 电流值 | Short | R/W | 范围：-1999~9999(有附号整数) |
5 | 电流的小数点位置 | Short | R/W | 范围:0~3 |
说明：

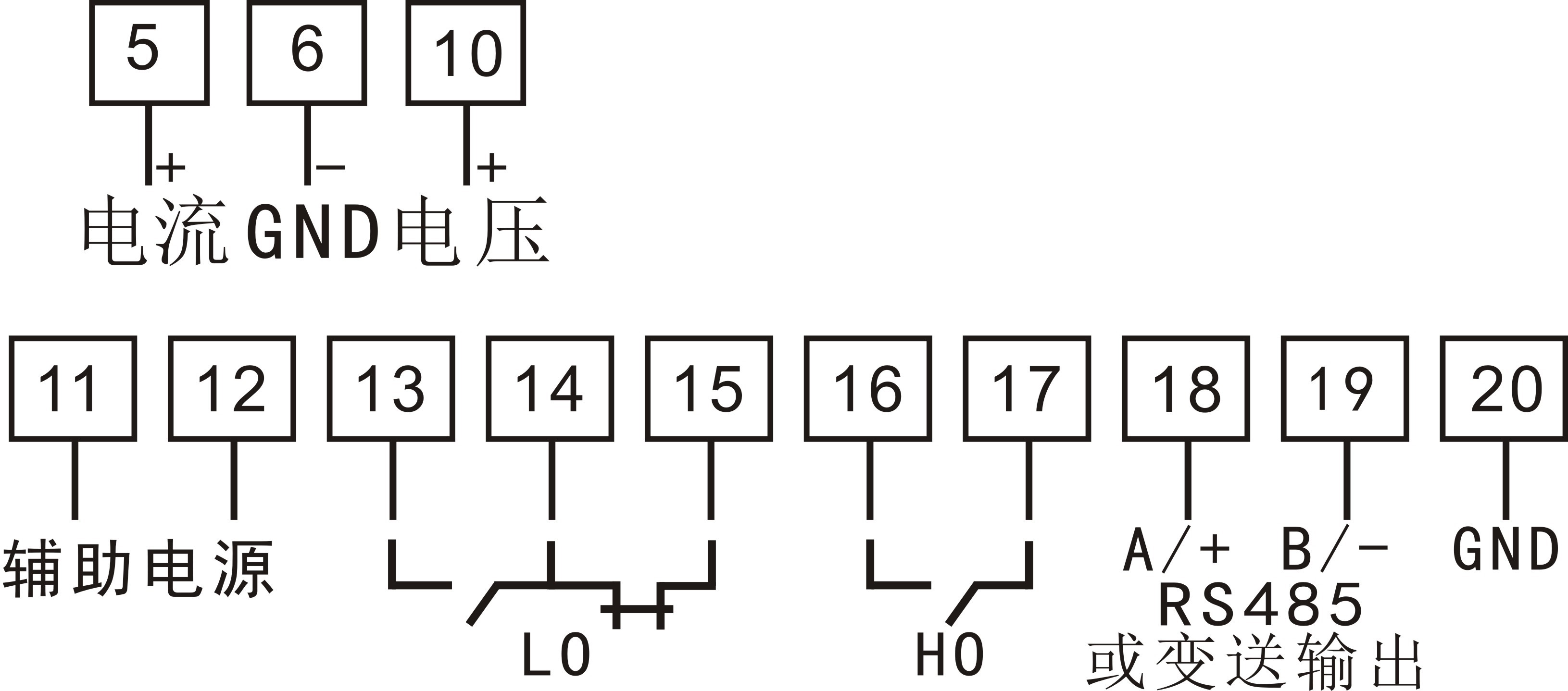

1、接线端子图与产品背后实际接线端子图不同时，请以产品背后接线端子图为准。
2、HO为上限报警继电器输出，LO为下限报警继电器输出，仪表只带一路继电器输出时，上限报警、下限报警都通过下限报警继电器输出。
